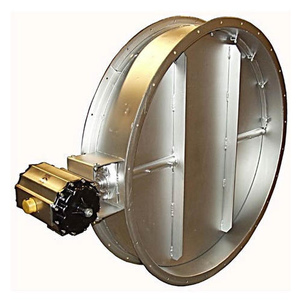

Модель AK BTV 10G
Особенности конструкции: - центрический; - двухэксцентриковый; - с системой воздушного уплотнения; - с одним и двумя отводами; - с двумя штоками (верхний и нижний шток); - с одним штоком.
Характеристики товара:
Диаметр: DN100-DN3000
Номинальное давление: PN0,1-PN10
Класс герметичности: до «А» согласно ГОСТ 9544-2015
Способ присоединения к трубопроводу: межфланцевое (стандартное / c центрирующими проушинами) фланцевое

Особенности и область применения:


Затворы дисковые модели AK BTV 10G являются арматурой специального исполнения и применяются в системах транспортировки дымовых (выхлопных) газов при температурах до 1100 С и давлении до 10 бар.

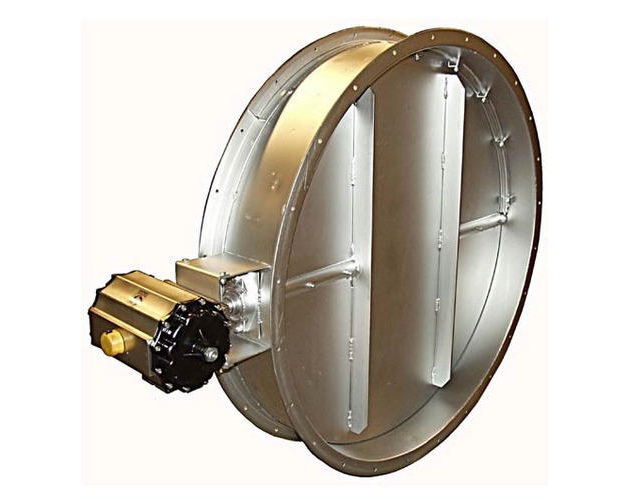

Корпус представляет собой сварную конструкцию, которая может изготавливаться из различных материалов. Плоский диск имеет рёбра жесткости, отличается лёгкостью и обеспечивает высокую пропускную способность затвора в открытом положении. AK BTV 10G может быть изготовлена в двухэксцентриковом
исполнении, также с эластомерными (класс герметичности «А» согласно ГОСТ 9544-2015) и металлическими уплотнительными кольцами.


Исполнение модели AK BTV 10G с системой воздушного уплотнения также обеспечивает 100% герметичность. Уплотнение образуется в пространстве между двумя дисками благодаря нагнетанию в него воздуха под давлением, превышающим давление рабочей среды.


Особенности конструкции:
- центрический;
- двухэксцентриковый;
- с системой воздушного уплотнения;
- с одним и двумя отводами;
- с двумя штоками (верхний и нижний шток);
- с одним штоком.

Опции: изготовление в соответствии с индивидуальным техническим заданием заказчика (удлиненный шток; специфические геометрические параметры корпуса, деталей и др.).
