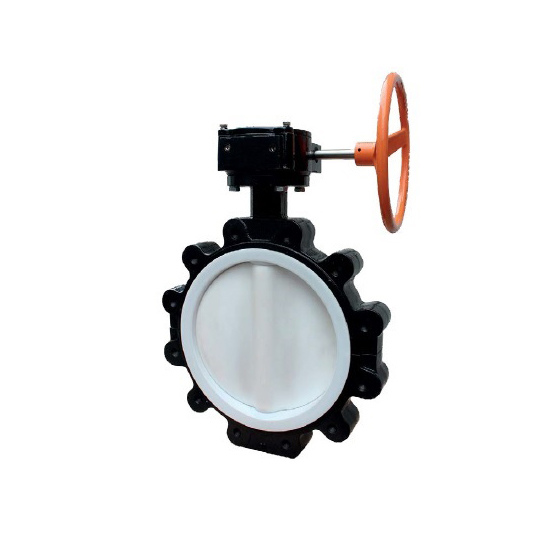

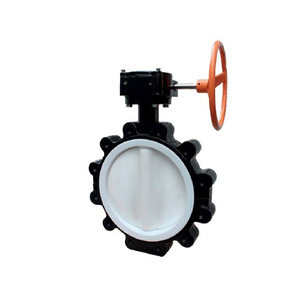

Модель AK BTV 07L
Затворы дисковые химические модели AK BTV 07L с симметричным диском с уплотнением и футеровкой из фторсодержащих полимеров(PTFE, PFA, FEP, ETFE, PVDF и др.)
Характеристики товара:
Диаметр: DN50-DN2000
Номинальное давление: PN10-PN16
Класс герметичности: «А» согласно ГОСТ 9544-2015
Способ присоединения к трубопроводу: межфланцевое (стандартное / с центрирующими проушинами) межфланцевое с резьбовыми проушинами фланцевое

Особенности и область применения:


Затворы дисковые химические модели AK BTV 07L с симметричным диском с уплотнением и футеровкой из фторсодержащих полимеров
(PTFE, PFA, FEP, ETFE, PVDF и др.) предназначены для работы с химически агрессивными средами: кислоты, щёлочи, различные нефтепродукты, имеющие твёрдые включения до 2 мм, объемная концентрация которых не превышает 0,5%. Отличаются высокой надежностью, простотой конструкции и ремонтопригодностью.


Возможность изготовление модели с повышенными эксплуатационными характеристиками за счёт:

- наличия пружинной системы уплотнения штока в верхней и нижней частях корпуса затвора, которая обеспечивает постоянное давление на уплотняющие поверхности, предотвращая тем самым нарушение герметичности при длительной эксплуатации и значительном износе рабочего слоя;
- двухслойного седлового уплотнения: например, PTFE – внешний слой, Viton – внутренний слой (упругий);
- возможности увеличения толщины рабочей поверхности седлового уплотнения и футеровки диска в зависимости от степени агрессивности рабочей среды. Например, толщина футеровки диска варьируется в диапазоне 3 - 8 мм (и больше);

Затворы дисковые модели AK BTV 07L нашли своё применение в нефтехимической, горнодобывающей, атомной, целлюлознобумажной, пищевой и других отраслях промышленности.

Особенности конструкции:
- с двумя штоками (верхний и нижний шток);
- с одним штоком.

Опции: изготовление в соответствии с индивидуальным техническим заданием заказчика (удлиненный шток; специфические геометрические параметры корпуса, деталей и др.).

Покраска оборудования: нанесение эпоксидного покрытия, покраска в цвет в соответствии с требованиями заказчика.


Основные преимущества:

- возможность изготовления модели с пружинной системой уплотнения штока;
- возможность изготовления модели с двухслойным взаимозаменяемым седловым уплотнением: например, PTFE – внешний слой, Viton – внутренний слой (упругий);
- возможность увеличения толщины рабочей поверхности уплотнения и футеровки диска в зависимости от степени агрессивности рабочей среды;
- устойчивость к вибрациям;
- конструкция с двухсоставным штоком облегчает ремонт (замену уплотнения, диска и прочих деталей) и обеспечивает повышенную пропускную способность;
- обеспечивают полную герметичность при транспортировке среды в обоих направлениях;
